T-7
2017

フラッシュ法による遮熱コーティング膜の熱伝導率評価

フラッシュ法の多層解析により、基材およびボンドコート上に成膜された遮熱コーティング膜の熱伝導率評価が可能

三層の状態で未知層の熱伝導率
（熱拡散率）を評価

熱拡散率測定装置

＜熱拡散率測定＞

測定方法	：	フラッシュ法（多層解析）
装置	：	NETZSCH製LFA457、LFA467 京都電子工業製LFA-501、LFA-502
温度範囲	：	室温～1000℃程度

熱伝導率は、比熱容量、かさ密度、熱拡散率から算出

遮熱コーティング材の熱伝導率評価結果

＜測定試料＞
TC層：ジルコニア多孔質層
BC層： CoNiCrAlY
基材：ハステロイX

＜比較試料＞
TC単層材：ジルコニア多孔質層

　※TC層、BC層は溶射成膜

室温～高温において、多層材で求めた
熱伝導率と単層材の結果が良く一致

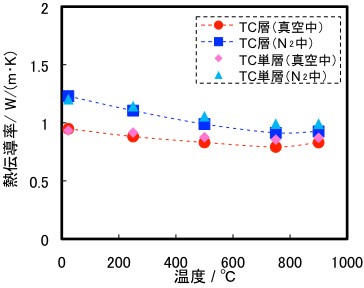

TC層、TC単層材の熱伝導率測定結果

遮熱コーティング材料、断熱膜などの性能評価
多層材料の熱伝導率評価

謝辞 : 本データは、経済産業省「タービンの遮熱コーティングの特性評価試験方法に関する国際標準化」の委託業務の結果得られたものである。
