T-31
2017

エッチピット法によるSiC結晶の欠陥解析評価技術


技術のポイント

エッチピット法により、SiCウエハ欠陥を簡便かつ安価で多面的に評価・解析が可能



保有技術・設備

<エッチピット法>
 溶融KOH+Na2O2を用いたエッチングによる欠陥検出法
 特許第5519305号
 SiCウエハの結晶欠陥位置、種類、密度が正確に判別可能
<メリット>
 従来評価手法で用いられているX線トポグラフィーと比較して,簡便かつ安価で評価可能
<適用可能なSiCウエハ>
 p型-n++型SiC基板・エピ膜のSi面に適用可能
 4インチまで適用可能
 4インチ以上、C面およびその他ワイドバンドギャップ半導体結晶材料については、別途相談

活用/成果の例

解析
・転位種毎の密度
 算出
・サイズからの転位
 の判別(統計処理)
エッチピット法による実施例

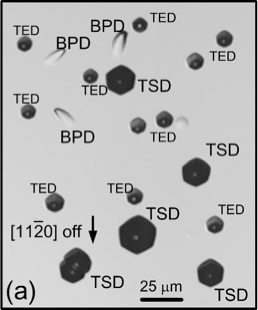

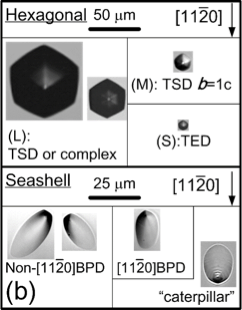

(a) エッチング後のレーザー顕微鏡写真  (b) ピット形状と転位の対応

Y. Yao et. al, Jap. J. Appl. Phys. 50 (2011) 075502.


適用分野

・ SiCデバイスの開発: SiCウエハ、エピタキシャル膜品質の評価、ウエハの品質保証、デバイスの不良解析
