2014-10

第一原理計算による水素吸蔵Ti-V合金の固溶状態解析

原子レベルの理論計算により、Ti1-xVxH2合金の固溶状態について解析する

Ti-V合金は燃料電池自動車用水素吸蔵合金の有力な候補である。しかし、各元素の結晶サイトの占有状態に関するデータが少なく、正確な固溶状態は分かっていなかった。

Ti-V二元合金の水素化物の固溶状態について理論計算を行い、規則構造の有無を検討する。

Ti1-xVxH2を対象に、9組成で不規則（ランダム）構造と代表的な規則構造の生成エネルギーを比較した

結果、Ti:Vの比率が1:1の場合に、低温で規則構造が出現する可能性があると分かった。但し、規則構造と不規則構造のエネルギー差は20meV程度であり、高温の合金合成条件下では不規則固溶状態にあると考えられる

・手法：PAW法による第一原理バンド計算（VASPコード）
・評価：生成エネルギー（近似）　ΔE=(合金の電子エネルギー)－(1-x)(TiH2の電子エネルギー)-x(VH2の電子エネルギー)

図1. Ti1-xVxH2の生成エネルギー

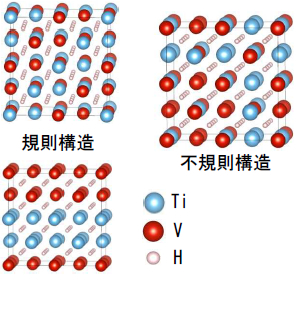

図2. x=0.5 規則構造と不規則構造例

? Ti-Vベースの多元水素吸蔵合金の開発
? 燃料電池自動車用水素吸蔵タンクの開発

謝辞

：

本研究は、NEDOの「水素利用技術研究開発事業」の一環として実施したものである。
