■ 研究の背景

　コンデンサーは、パソコン、スマホなど多くのデバイスに欠くこのとのできない電子部品の一つです。より高い性能を実現すべく、企業を中心に研究開発が進み、国内でも大量に製造されています。現在、実用コンデンサーのほとんどはチタン酸バリウムで、約80年前に発見されて以来、これを凌ぐ物質は得られていません。製造技術や加工技術の改良は、すでに十分に行われており、ブレークスルーには別の新たな物質が必要と言えます。また、チタン酸バリウムは室温付近の特性は良いものの120°C以上で特性が低下するという結晶構造に起因する課題を抱えています。近年新たに開発された理論的、実験的手法を組み合わせることで新物質が合成され、この課題が解決されることが期待されています。

■ 研究の概要

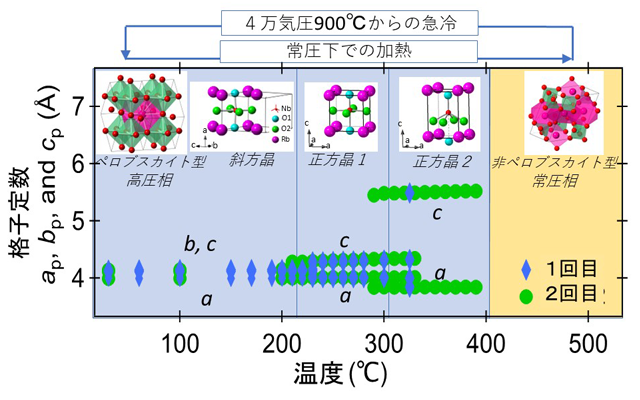

　山本研究室では、従来から、高圧合成法を用いた新物質開発に取り組んできました。この方法の利点は、常圧では存在しない物質を圧力下では安定化させることができる点にあります。物質を高温高圧の状態から急冷することで、高圧相を常圧下にも取り出すことが可能となります。また、通常の合成法では揮発しやすい元素（今回の場合、ルビジウム）を試料セル内に閉じ込めて揮発を抑えることもできます。本研究では、ペロブスカイト型ではない常圧相ニオブ酸ルビジウムを4万気圧、900°C、30分という条件で熱処理することにより、直方晶ペロブスカイト型のニオブ酸ルビジウムを得ました。同型のチタン酸バリウム並びにニオブ酸カリウムは強誘電体ですが、誘電特性と結晶構造が密接に関係していることが知られています。そこで今回、ペロブスカイト型ニオブ酸ルビジウムの温度変化による構造変化をマイナス268°Cからプラス800°Cまでの広い範囲でX線回折法を用いで調べました。その結果、室温以下では構造変化はないものの[2]、220°C以上で正方晶ペロブスカイトに、300°C以上でより縦に伸びた形の第2正方晶ペロブスカイトに変化し、420°C以上では、ペロブスカイトでない常圧相へと戻りました。この一連の相転移は、第一原理計算から予測された構造安定性でよく説明でき、特に、第2正方晶は、負の圧力（熱膨張に相当）を与えた計算から得られた結晶構造と一致しました。今回得られた高圧相は、ニオブ酸カリウムと同等の強度の第2高調波発生が観察されることから、極性を有する構造であることが確認され比較的高い比誘電率も得られました。誘電率に関しては、理論計算から予想されるように、今後試料密度を高めることでニオブ酸カリウムと同等あるいは、それ以上の値が得られることが期待されます。今回、5研究機関がそれぞれの強みを生かして共同研究を行ったことにより、材料特性を総合的に評価できたことに大きな価値があります。

■ 今後の展望

　本研究で、高圧法を用いればイオンサイズの大きいルビジウムイオンがペロブスカイト型構造に取り込まれることが確認できました。これを応用するとさらに大きいセシウムイオンの取り込みも可能となります。こうしたアプローチは、理論計算グループとの連携を深めることで効率的に実現でき、強誘電体もみならず、鉛を含まない圧電体の設計や開発にも展開が可能です。また、高圧合成で実現した物質を薄膜で安定化することができれば、その応用範囲は格段に広がります。

■ 論文情報

著者 : 山本文子 （芝浦工業大学工学部先進国際課程教授）
村瀬公俊、佐藤健 （芝浦工業大学国際理工学専攻修士2年、同修了生）
杉山 和正、川又 透 （東北大学金属材料研究所教授、同助教）
稲熊 宜之 （学習院大学理学部教授）
山浦 淳一 （東京大学物性研究所准教授）
設樂 一希、横井 里江 （一般財団法人ファインセラミックスセンター研究員）
森分 博紀 （一般財団法人ファインセラミックスセンター主席研究員）

■ 研究助成

　本研究の一部は、防衛装備庁が実施する安全保障技術研究推進制度JPJ004596、並びに大倉和親記念財団の研究助成の支援を受けたものです。また、東北大学金属材料研究所 GRIMTプログラム（202212-RDKGE-0018）、東京大学物性研究所外来利用プログラム（202306-MCBXG-0079）の一環で研究を実施しました。

＜配信先＞
@Press、宮城県政記者会、東北電力記者クラブ、中部経済産業記者会、経済産業記者会

掲載内容についてのお問い合わせ等がございましたら、下記までご連絡ください。

〒456-8587　名古屋市熱田区六野二丁目４番１号
(一財) ファインセラミックスセンター 研究企画部
TEL 052-871-3500
FAX 052-871-3599
e-mail: ressup@
(※メール発信は@の後ろに jfcc.or.jp を付けて送付ください)
