2012-13

ガス吸着・脱離挙動による多孔質材料の表面機能評価

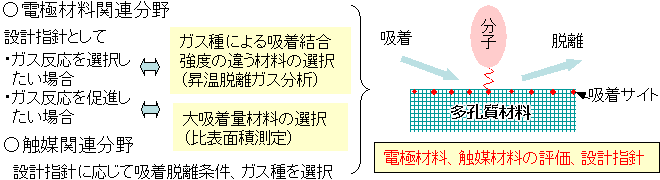

ガス吸着脱離挙動による多孔質材料の表面特性の評価
触媒材料や電極材料の設計・開発に貢献

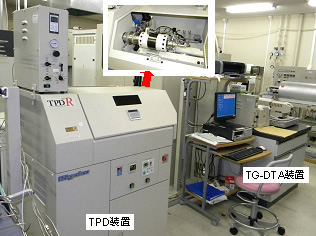

昇温脱離ガス分析装置

吸着ガスの昇温脱離過程を解析することで、多孔質材料の吸着・触媒特性などを評価

? 装置名：TPD-R（株式会社リガク）

? 測定質量範囲：1-200amu

? 加熱温度範囲：室温～1200℃

? 昇温速度：最大100℃/min.

? 測定雰囲気：NH3, NOx等

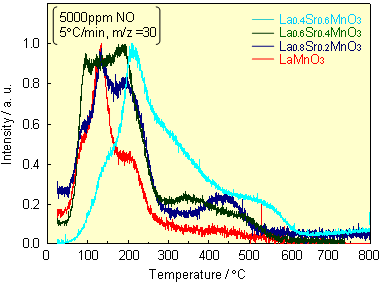

測定例

ガスセンサ検知極材料

ガス吸着強度を分析可能

? He雰囲気にてブランク測定

? NO (5000ppm) 吸着、(30 min, 25℃)

? He置換（1h）

? NO-TPD測定（He雰囲気）

吸着ガスの結合強度解析

センサ応答との関連性評価
