3試験評価技術 ／ 熱的特性
T-14
2024
フラッシュ法による遮熱コーティング膜の熱伝導率評価
技術のポイント
フラッシュ法の多層解析により、基材およびボンドコート上に成膜された遮熱コーティング膜の熱伝導率評価が可能
保有技術
三層の状態で未知層の
熱伝導率（熱拡散率）を評価

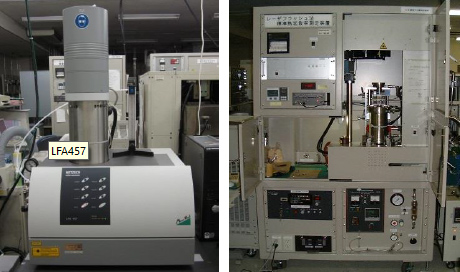

熱拡散率測定装置
＜熱拡散率測定＞
測定方法：フラッシュ法（多層解析）
装置 ：NETZSCH製 LFA457、LFA467
京都電子工業製 LFA-501、LFA-502
温度範囲：室温～1000 ℃程度
熱伝導率は、比熱容量、かさ密度、熱拡散率から算出
活用／成果例

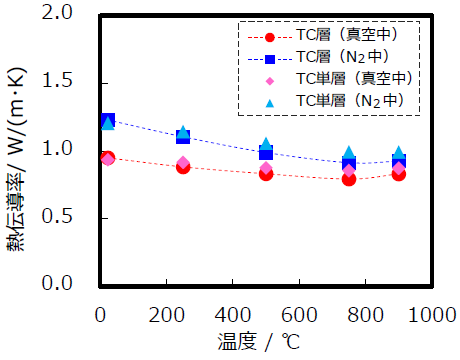

遮熱コーティング材の熱伝導率評価結果
＜測定試料＞
TC層： ジルコニア多孔質層
BC層： CoNiCrAlY
基材 ： ハステロイ X
＜比較試料＞
TC単層材：ジルコニア多孔質層
※TC層、BC層は溶射成膜
室温～高温において、多層材で求めた
熱伝導率と単層材の結果が良く一致
謝 辞：本データは、大阪科学技術センターが経済産業省から委託を受けて実施した遮熱コーティングの国際標準化事業の成果の一部として得られたものである。
適用分野
・遮熱コーティング材料、断熱膜などの性能評価
・多層材料の熱伝導率評価
