2014-2

高い水酸化アパタイト形成能を有する生体用チタンの開発

チタンを酸窒化処理した際に、表面に形成する窒素固溶ルチル層が、高い水酸化アパタイト形成能を発現

チタンの酸窒化処理により形成されるスケールは、優れた水酸化アパタイト（HAp）形成能を有するが、その微細構造は不明のままである。

スケール断面の微細構造解析を基に、優れたHAp形成能の発現機構を解明する。

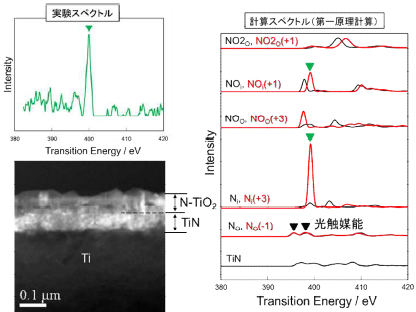

(1)	スケール層は表面近傍にNが固溶したルチル層、基板側にTiN層からなる積層構造体であり、全体の厚さは100-200 nm
(2)	固溶Nの存在位置は、酸素置換型ではない（光触媒機能無し）　 →電気的中性条件を満たすために酸素空孔が形成

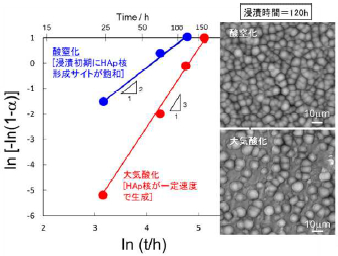

(3)	ルチル層表面に酸素空孔が濃化し、その結果として、表面が正に大きく帯電　→擬似体液中でリン酸イオン(負)が優先的に吸着し、引き続いてCaイオン(正)が引き寄せられHAp核形成が促進したものと推察
